O conversor de armazenamento de energia da série PMA adota um design modular, suporta operação independente do módulo de potência e operação paralela, possui configuração de sistema flexível, fácil de usar, adequado para industrial e comercial de pequena escala na rede.
Deslocamento de carga de pico
Gestão do lado da demanda
Fonte de Alimentação de Emergência
Expansão Dinâmica

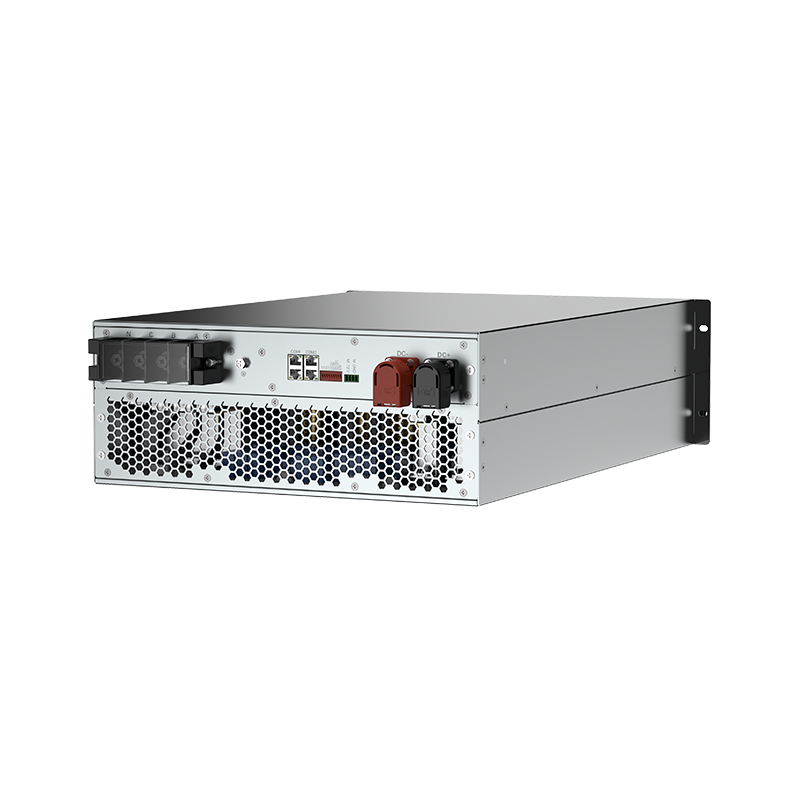

| Modelo | PMA080 | PMA0105 | PMA0125 |
| DC (bateria) | |||
| Potência DC (kW) | 96 | 126 | 150 |
| Faixa de tensão CC (V) | 615~950Vdc(3W+PE)/650~950Vdc(3W+N+PE) | ||
| Faixa de tensão de carga total CC (V) | 650~950Vdc(3W+PE)/680~950Vdc(3W+N+PE) | ||
| Corrente DC (A) | ±150 | ±195 | ±230 |
| Precisão de estabilização de tensão | ±1% | ||
| Precisão da estabilização de corrente | ±2% | ||
| AC (na rede) | |||
| Potência CA nominal (kW) | 80 | 105 | 125 |
| Max. AC power (kWA) | 96 | 126 | 150 |
| Escala de tensão | 3W+PE or 3W+N+PE | ||
| Tensão nominal (V) | 400 | ||
| Corrente CA nominal (A) | 115 | 150 | 180 |
| Corrente CA (A) | 138 | 180 | 216 |
| THDi | ＜2% | ||
| Faixa de tensão de rede permitida (V) | 400Vac±15% | ||
| Faixa de frequência de grade permitida (Hz) | 50±2Hz/60±2Hz | ||
| Faixa de ajuste do fator de potência | -1~+1 | ||
| AC (fora da rede) | |||
| Potência CA nominal (kW) | 80 | 105 | 125 |
| corrente de saída (A) | 138 | 180 | 216 |
| Max. AC power (kWA) | 96 | 126 | 150 |
| Tensão nominal (V) | 230/400 | ||
| Frequência nominal (Hz) | 50Hz/60Hz | ||
| Precisão de tensão | ±1% | ||
| Precisão de frequência | (50Hz/60Hz ±0,1%) Hz | ||
| THDV | 3% (carga linear) | ||
| Capacidade de carga desequilibrada | Suporta 100% de desbalanceamento monofásico | ||
| Capacidade de sobrecarga | ≤110%, contínuo; ≤120%, 2min; >120%, 200ms | ||
| Sistema | |||
| Eficiência máxima | 98.7% | ||
| Tempo de comutação de carga/descarga (ms) | ＜20 | ||
| Proteção de entrada | IP20 (compartimento de alimentação) IP6X (compartimento de controle) | ||
| Umidade relativa | <95% (sem condensação) | ||
| Faixa de temperatura operacional (°C) | -30~+60 (>45 redução de capacidade) | ||
| Altitude máxima de operação (m) | 5000(>3000 de redução) | ||
| Interface de comunicação | RS485/CAN/Ethernet | ||
| Acesso BMS/EMS | Apoio | ||
Dimensão W * D * H (mm) | 483*680*174 19inch 4U 483*680*220 19inch 5U | 483*680*174 19inch 4U 483*680*220 19inch 5U | 584*680*174 23inch 4U 584*680*220 23inch 5U |
| Peso (kg) | 48 (fiação traseira) 50 (fiação frontal) | 48 (fiação traseira) 50 (fiação frontal) | 58 (fiação traseira) 60 (fiação frontal) |

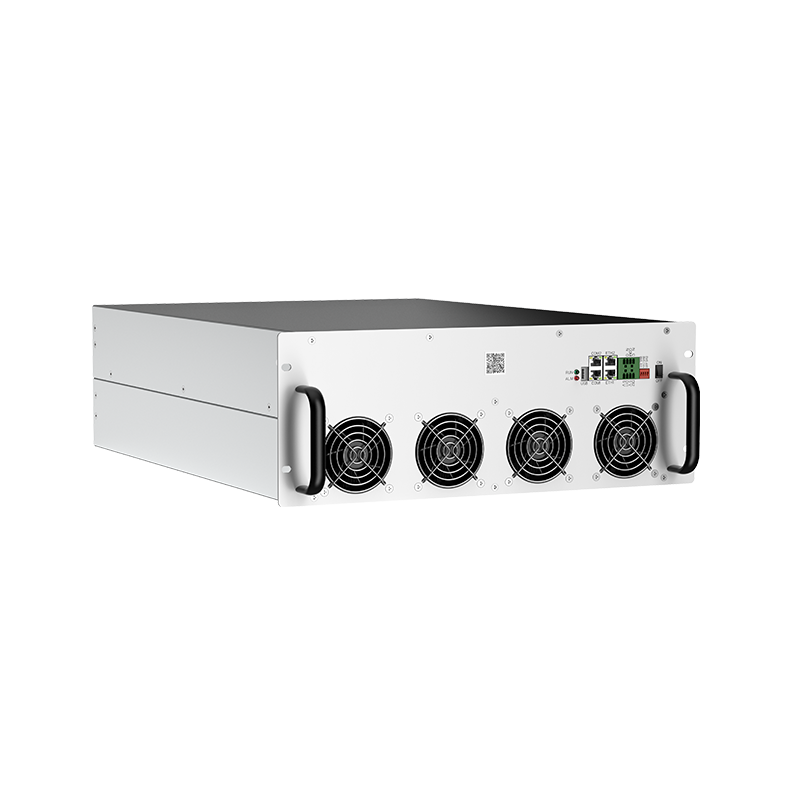

| Modelo | PMA060 | PMA0100 |
| DC (bateria) | ||
| Potência DC (kW) | 75 | 126 |
| Faixa de tensão CC (V) | 700 ~ 950 (720 ~ 900 carga total) | |
| Corrente DC (A) | ±110 | ±180 |
| Precisão de estabilização de tensão | ±1% | |
| Precisão da estabilização de corrente | ±2% | |
| AC (na rede) | ||
| Potência CA nominal (kW) | 62.5 | 105 |
| Potência CA (kW) | 75 | 126 |
| Escala de tensão | 3W+PE | |
| Tensão nominal (V) | 480 | |
| Corrente CA nominal (A) | 75 | 126 |
| Corrente CA (A) | 90 | 150 |
| THDi | ＜3% | |
| Faixa de tensão de rede permitida (V) | 480±15% | |
| Faixa de frequência de grade permitida (Hz) | 60/50±2.5 | |
| Faixa de ajuste do fator de potência | -1~+1 | |
| Precisão de potência ativa | 1% | |
| Precisão da potência reativa | 2% | |
| Sistema | ||
| Eficiência máxima | 98.5% | 98.7% |
| Tempo de comutação de carga/descarga (ms) | ＜20 | |
| Grau de proteção | IP20 | |
| Umidade relativa | <95% (sem condensação) | |
| Faixa de temperatura operacional | -30 ~ 60 (redução acima de 45 °C) | |
| altitude de operação | 5.000 m (> 3.000 m de redução) | |
| Interface de comunicação | RS485/CAN/Ethernet | |
| Acesso BMS/EMS | Sim | |
| Dimensões (W * D * H) (mm) | 440*550*133 | |
| Peso (quilograma) | 30 | 40 |

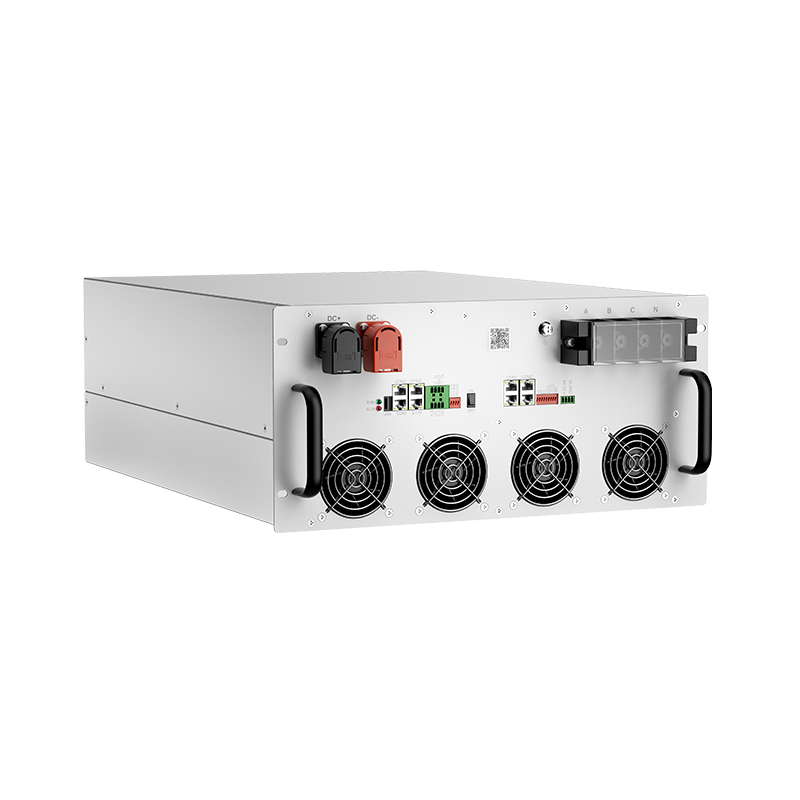

| Model | PMA0125 | PMA0135 |
| DC data | ||
| Max. DC continuous power (kW) | 137 | 148 |
| Operating DC voltage range (Vdc) | 590~950(3W+PE)/650~950(3W+N+PE) | |
| Full load DC voltage range (Vdc) | 600~900(3W+PE)/680~900(3W+N+PE) | |
| Max. DC current (A) | ±250 | ±270 |
| Max. DC continuous current (A) | ±230 | ±247 |
| Voltage stabilization accuracy | ±1% | |
| Current stabilization accuracy | ±2% (Of rated power) | |
| AC data(on-grid) | ||
| Rated AC power (kW) | 125 | 135 |
| Max. AC power (kVA) | 150 | 162 |
| Max. AC continuous power (kVA) | 137 | 148 |
| Grid type | 3W+PE or 3W+N+PE | |
| Rated AC voltage (Vac) | 400/230 | |
| Rated AC current (A) | 180 | |
| Max. AC current (A) | 216 | |
| Max. AC continuous current (A) | 198 | |
| THDi | ＜3% (Of rated power) | |
| Rated voltage/voltage range (V) | 400±15% (According to load standards) | |
| Rated frequency/frequency range (Hz) | 50±5 / 60±5 (According to load standards) | |
| Adjustable power factor range | >0.99; -1~ +1 | |
| AC data(off-grid) | ||
| Rated AC power (kW) | 125 | 135 |
| Max. AC power (kVA) | 150 | 162 |
| Max. AC continuous power (kVA) | 137 | 148 |
| Max. AC current (A) | 216 | 233 |
| Max. AC continuous current (A) | 198 | 214 |
| Rated voltage (V) | L-N:220/230/240; L-L:380/400/415 | |
| Rated frequency (Hz) | 50/60 | |
| Voltage accuracy | ±1% | |
| Frequency accuracy (Hz) | 50/60 ± 0.2% | |
| THDu | <3% (Of linear balance load) | |
| DC voltage component | <0.5%Un(Of linear balance load) | |
| Output voltage imbalance | ±1%; 120 ±1° (Of linear balance load) | |
| Load unbalance | 100% Three-phase unbalanced | |
| Overload capacity | ≤110%:Continuous; 110%~≤120%:2min; ＞120%:200ms | |
| Communication parameters | ||
| Human-computer interaction | 10.1" Touch screen / Local web/ Upper computer (Optional) | |
| Communication interface | Ethernet/RS485/CAN | |
| Communication with BMS | RS485/CAN (Optional) | |
| Communication with EMS | RS485/Ethernet (Optional) | |
| General | ||
| Max. efficiency | 98.5% | |
| Charge/discharge switching time (ms) | ＜20 | |
| Relative humidity | ＜95% (Non-condensing) | |
| Operating temperature range （℃) | -30~+60 (>45 Derating) | |
| Storage temperature range （℃) | -40~+70 | |
| Max. operating altitude (m) | 5,000 (>3,000 Derating) | |
| Noise emission (dB) | ＜70 | |
| Over voltage category | DC type II / AC type III | |
| Pollution degree | External PD3; Internal PD2 | |
| Protection degree | IP20（Power compartment） IP5X（Control compartment） | |
| Cooling | Intelligent forced air-cooling | |
| DC connector | Quick plug terminal (front maintained), hot plug (quick connector) (back maintained) | |
| AC connector | Quick plug terminal (front maintained), hot plug (quick connector) (back maintained) | |
| Installation style | Rack-mounted (Vertical/horizontal) | |
| Dimension W*D*H (mm) | 690(without mounting ears 650)*700*220 5U | |
| Weight (kg) | 75 | |

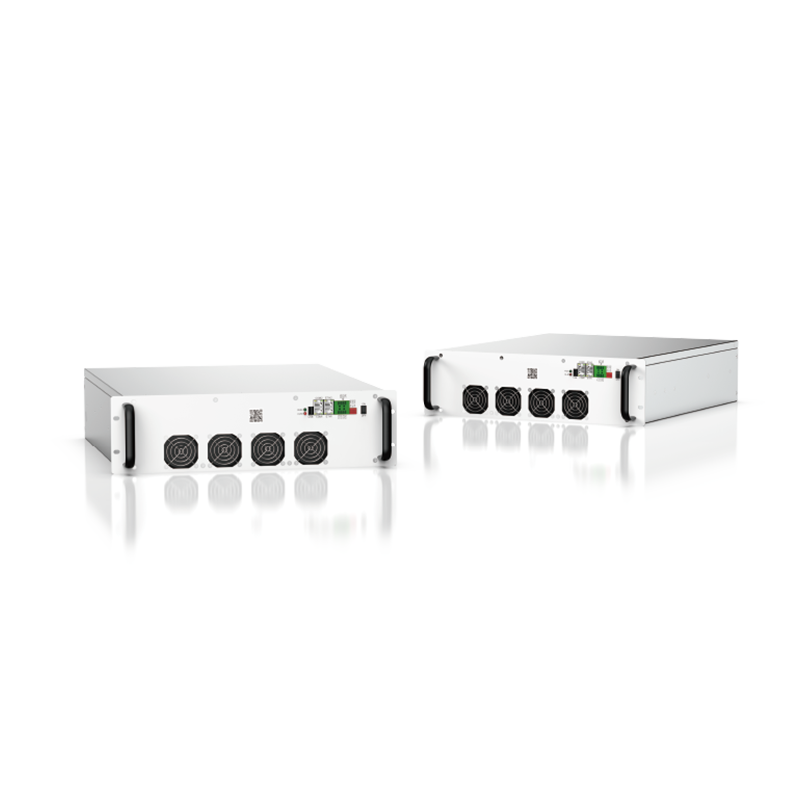

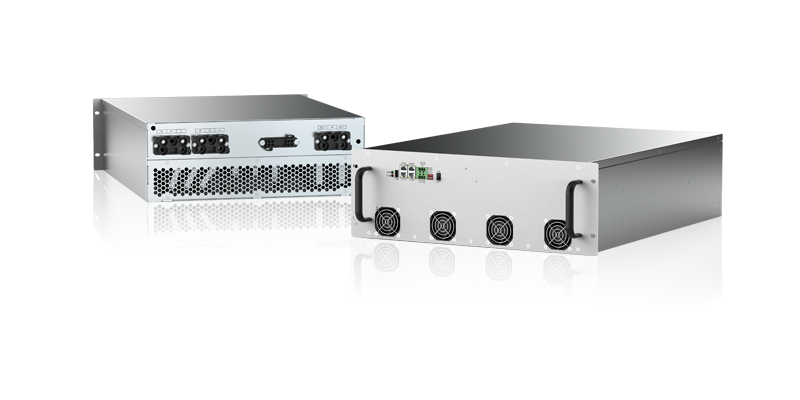

| Model | PMA0050 | PMA0060 |
| Parameters for DC side | ||
| Max. DC continuous power (kW) | 55 | 69 |
| Operating DC voltage range (V) | 590~950Vdc(3W+PE)/650~950Vdc(3W+N+PE) | |
| Full load DC voltage range (V) | 600~900Vdc(3W+PE)/680~900Vdc(3W+N+PE) | |
| Max. DC current (A) | ±100 | ±125 |
| Max.DC continuous current | ±92 | ±115 |
| Stabilized voltage precision | ±1% | |
| Stabilized current precision | ±2% (Of rated power) | |
| Parameters for AC side(on-grid) | ||
| Rated active power (kW) | 50 | |
| Max. apparent power (kVA) | ||
| Max. continuous apparent power (kVA) | ||
| Grid type | ||
| Rated AC voltage (V) | ||
| Rated AC current (A) | ||
| Max. AC current (A) | ||
| Max. AC continuous current (A) | ||
| THDi | ||
| Grid voltage range (V) | ||
| Grid frequency range (Hz) | ||
| Adjustable power factor range | ||
