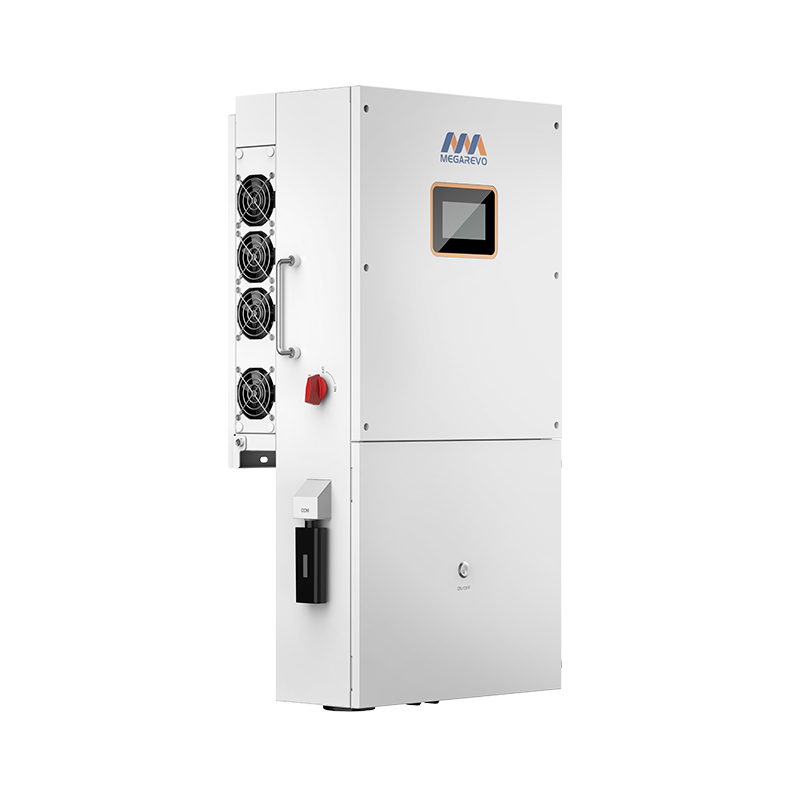

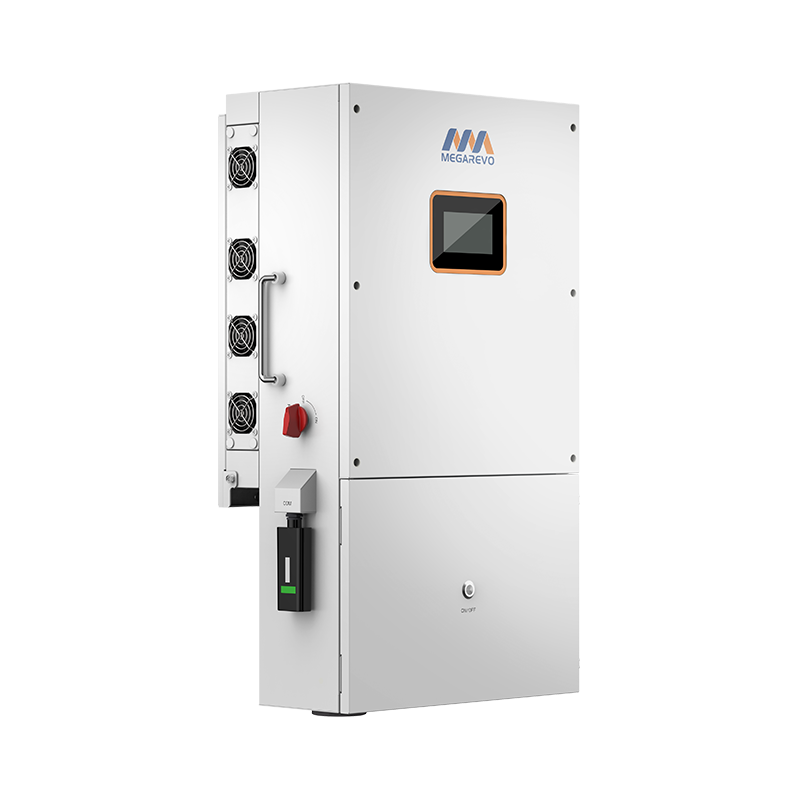

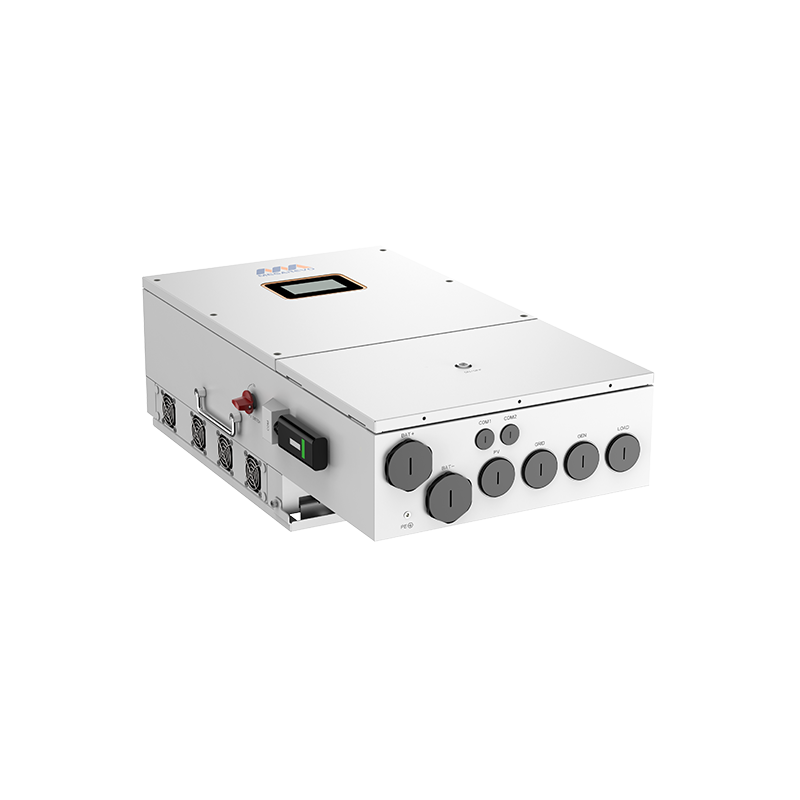

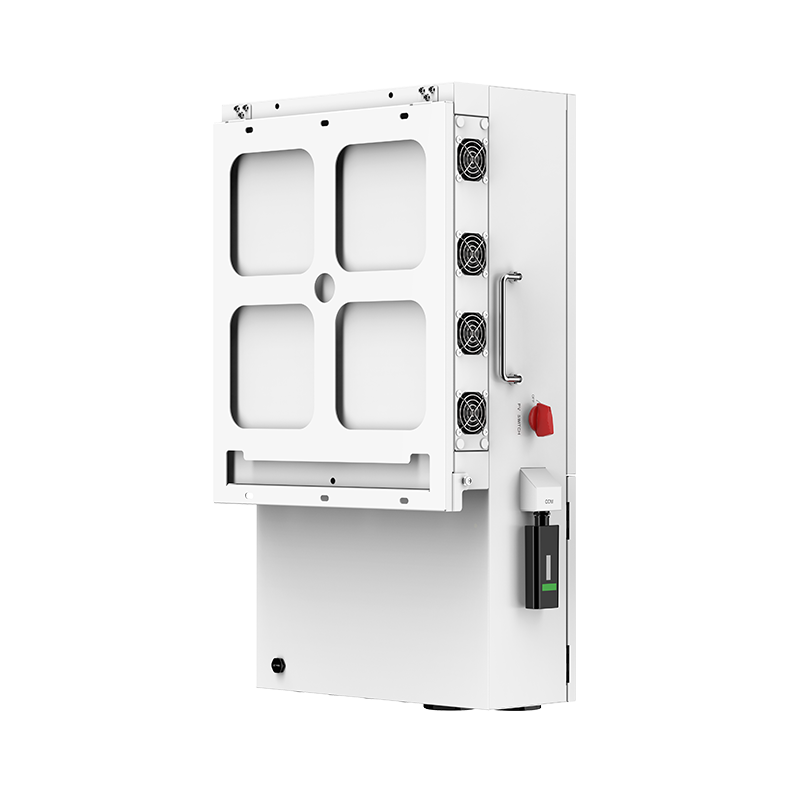

A série de inversores híbridos norte-americanos de baixa tensão foi projetada especificamente para armazenamento doméstico de energia, operando a 48 V com uma configuração de fase dividida. O inversor híbrido Megarevo 48V pode atender demandas de energia de até 10KW para várias aplicações de armazenamento de energia doméstica. Com suporte para conexão paralela de até 6 dispositivos, os inversores bifásicos Megarevo 48V, acoplados a um display inteligente, oferecem maior comodidade para operação e manutenção.
Reduzir os custos de eletricidade em 50% ao ano
Energia livre disponível à noite
Participe da mudança de carga de pico para obter benefícios econômicos adicionais
Mantendo a operação de carga crítica desligada
Suporte 7 * 24 serviço remoto
| Modelo | R12KLNA-P4 | R16KLNA-P4 |
| PV input | ||
| Potência de entrada Max.DC (kW) | 18 | 24 |
| Não. de rastreadores MPPT | 4 | |
| Faixa de tensão MPPT (sem bateria) (V) | 120~500 / 120~430 | |
| MAX. Tensão de entrada DC (V) | 500 | |
| corrente de entrada por MPPT (A) | 16/16/16/16 | 20/20/20/20 |
| MAX. short current per MPPT (A) | 22 | 25/25/25/25 |
| Entrada de bateria | ||
| Tensão nominal (V) | 48 | |
| Corrente máxima de carga/descarga (A) | 250/260 | 260/280 |
| Faixa de tensão da bateria (V) | 40-58 | |
| Tipo de bateria | Lítio/Chumbo-ácido | |
| Controlador de carregamento | 3 estágios com equalização | |
| Saída CA (na rede) | ||
| Potência nominal de saída para a rede (kW) | 12 | 16 |
| Potência aparente de saída para a rede (kVA) | 13.2 | 16 |
| Tensão CA nominal (LN / L1-L2) (V) | (110~120)/(220~240)split phase, 240V single phase | |
| Frequência nominal CA (Hz) | 60(55 a 65) | |
| Corrente CA nominal (A) | 50 | 66.7 |
| Corrente CA (A) | 55 | 73.3 |
| corrente de passagem da rede (A) | 200 | |
| Output THDi | <3% | |
| Saída CA (backup) | ||
| Nominal. potência aparente (kW) | 12 | 13 |
| Potência aparente (sem PV) (kVA) | 12 | 13.2 |
| Max. apparent power（wtih PV) (kVA) | 13.2 | |
| Tensão nominal de saída (V) | 120/240 | |
| Frequência nominal de saída (Hz) | 60 | |
| Fator de potência de saída | 0.8leading~0.8lagging | |
| Output THDu | <2% | |
| Proteção | ||
| Detecção de aterramento | Sim | |
| Proteção contra falha de arco | Sim | |
| Proteção da ilha | Sim | |
| Detecção de resistor de isolamento | Sim | |
| Unidade de monitoramento de corrente residual | Sim | |
| Proteção de sobrecorrente de saída | Sim | |
| Proteção contra curto-circuito de saída de backup | Sim | |
| Proteção contra sobretensão de saída | Sim | |
| Saída sob proteção de tensão | Sim | |
| Dados gerais | ||
| Eficiência do Mppt | 99.9% | |
| Eficiência da Europa (PV) | 96.2% | |
| Eficiência fotovoltaica para rede (PV) | 96.5% | |
| Bateria para eficiência de carga | 94.6% | |
| Eficiência de carregamento de PV para bateria | 95.8% | |
| Eficiência de carregamento de grade para bateria | 94.5% | |
| Faixa de temperatura operacional (°C) | -25~+60 | |
| Umidade relativa | 0-95% | |
| Altitude de operação | 0 ~ 4.000m (redução acima de 2.000m de altitude) | |
| Proteção de entrada | IP65/NEMA 3R | |
| Peso (kg) | 55kg (56kg com disjuntor) | |
| Dimensões W*H*D (mm) | 495 x 900 x 260 | |
| Arrefecimento | Resfriamento do ventilador | |
| Emissão de ruído (dB) | 48 | |
| Exposição | Painel de toque | |
| Comunicação com BMS/Meter/EMS | RS485, PODE | |
| Interface de comunicação suportada | RS485, 4G (opcional), Wi-Fi | |
| Autoconsumo | <25W | |
| Segurança | UL1741, UL1741SA&SB todas as opções, UL1699B, CSA -C22.2 NO.107.1-01, RSD (NEC690.5,11,12), | |
| EMC | FCC parte 15 classe B | |
| Padrões de conexão à rede | IEEE 1547, IEEE 2030.5, Regra HECO 14H, Regra CA 21 Fase I, II, III, CEC, CSIP, SRD2.0, SGIP, OGPe, NOM, Califórnia Prob65 | |
| Modelo | R5KLNA | R6KLNA | R7KLNA | R8KLNA | R10KLNA |
| PV input | |||||
| Potência de entrada Max.DC (kW) | 7.5 | 9 | 12 | 12 | 15 |
| Não. de rastreadores MPPT | 4 | ||||
| Faixa de tensão MPPT (V) | 125~500 | ||||
| MAX. Tensão de entrada DC (V) | 500 | ||||
| corrente de entrada (A) | 14 | ||||
| curto-circuito (A) | 22 | ||||
| Entrada de bateria | |||||
| Tensão nominal (V) | 48 | ||||
| Corrente máxima de carga/descarga (A) | 120/120 | 135/135 | 190/190 | 190/190 | 190/210 |
| Faixa de tensão da bateria (V) | 40-60 | ||||
| Tipo de bateria | Lítio/Chumbo-ácido | ||||
| Estratégia de carregamento para bateria Li-lon | Auto-adaptação ao BMS | ||||
| Saída CA (na rede) | |||||
| Potência nominal de saída para a rede (kVA) | 5 | 6 | 7.6 | 8 | 10 |
| Potência aparente de saída para a rede (kVA) | 5.5 | 6.6 | 8.4 | 8.8 | 11 |
| Faixa de tensão de saída (V) | (110 ~ 120) / (220 ~ 240) fase dividida, 240V monofásico | ||||
| Freqüência de saída (Hz) | 60(55 a 65) | ||||
| Saída de corrente CA nominal para a rede (A) | 20.8 | 25 | 31.7 | 33.3 | 41.7 |
| Saída de corrente CA para a rede (A) | 22.9 | 27.5 | 34.8 | 36.7 | 45.8 |
| corrente de passagem da rede (A) | 100 | ||||
| Output THDi | <3% | ||||
| Saída CA (backup) | |||||
| Nominal. potência aparente (kVA) | 5 | 6 | 7.6 | 8 | 10 |
| Potência aparente (kVA) | 5.5 | 6.6 | 8.4 | 8.8 | 11 |
| Tensão nominal de saída LN / L1-L2 (V) | 120/240 | ||||
| Frequência nominal de saída (Hz) | 60 | ||||
| Tempo de comutação automática (ms) | <20 | ||||
| Fator de potência de saída | 0.8leading~0.8lagging | ||||
| Output THDu | <2% | ||||
| Proteção | |||||
| Detecção de aterramento | Sim | ||||
| Proteção contra falha de arco | Sim | ||||
| Proteção da ilha | Sim | ||||
| Polaridade reversa da bateria | Sim | ||||
| Detecção de resistor de isolamento | Sim | ||||
| Unidade de monitoramento de corrente residual | Sim | ||||
| Proteção de sobrecorrente de saída | Sim | ||||
| Proteção contra curto-circuito de saída de backup | Sim | ||||
| Proteção contra sobretensão de saída | Sim | ||||
| Saída sob proteção de tensão | Sim | ||||
| Dados gerais | |||||
| Eficiência do Mppt | 99.9% | ||||
| Eficiência na Europa (PV) | 96.5% | ||||
| Eficiência fotovoltaica para rede (PV) | 97.2% | ||||
| Eficiência da bateria para carregar | 95.2% | ||||
| Eficiência de carregamento de PV para bateria | 96.1% | ||||
| Eficiência de carregamento da rede para a bateria | 95.0% | ||||
| Canalização da saída (milímetro) | 25.4 | ||||
| Conduíte de entrada fotovoltaica (mm) | 25.4 | ||||
| Conduíte de entrada BAT (mm) | 35.4 | ||||
| Faixa de temperatura operacional (°C) | -25~+60 | ||||
| Umidade relativa | 0-95% | ||||
| Altitude de operação | 0 ~ 4.000m (redução acima de 2.000m de altitude) | ||||
| Proteção de entrada | IP65/NEMA 3R | ||||
| Disjuntor embutido | Opcional | ||||
| Peso (kg) | 48kg (50kg com disjuntor) | ||||
| Dimensões W * H * D (mm) | 450x820x240 | ||||
| Arrefecimento | Resfriamento do ventilador | ||||
| Emissão de ruído (dB) | 38 | ||||
| Exposição | LCD, painel de toque (optinal) | ||||
| Comunicação com BMS/Meter/EMS | RS485, PODE | ||||
| Interface de comunicação suportada | RS485, WLAN, 4G (opcional) | ||||
| Autoconsumo | <25W | ||||
| Segurança | UL1741SA todas as opções, UL1699B, CSA 22.2 | ||||
| EMC | FCC parte 15 classe B | ||||
| Suporte a gerador a diesel | SIM | ||||
| Padrões de conexão à rede | IEEE 1547, IEEE 2030.5, regra 14H do Havaí, fase 21 l, l, ll | ||||
| Outros dados | |||||
| Potência de pico (fora da rede) | 105%, 60s /110%30s /120%10s /150%20ms | ||||
