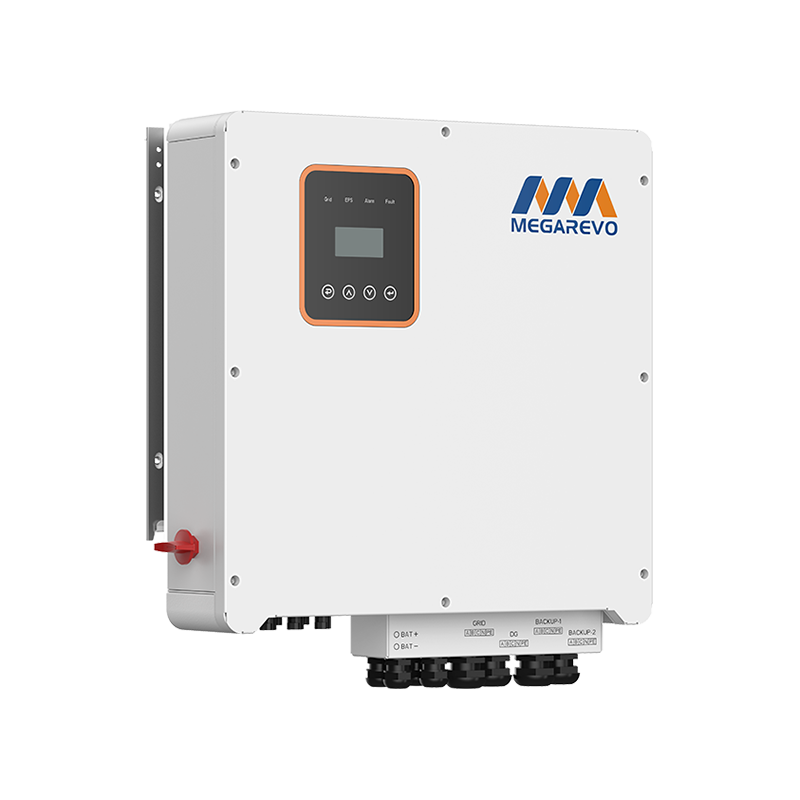

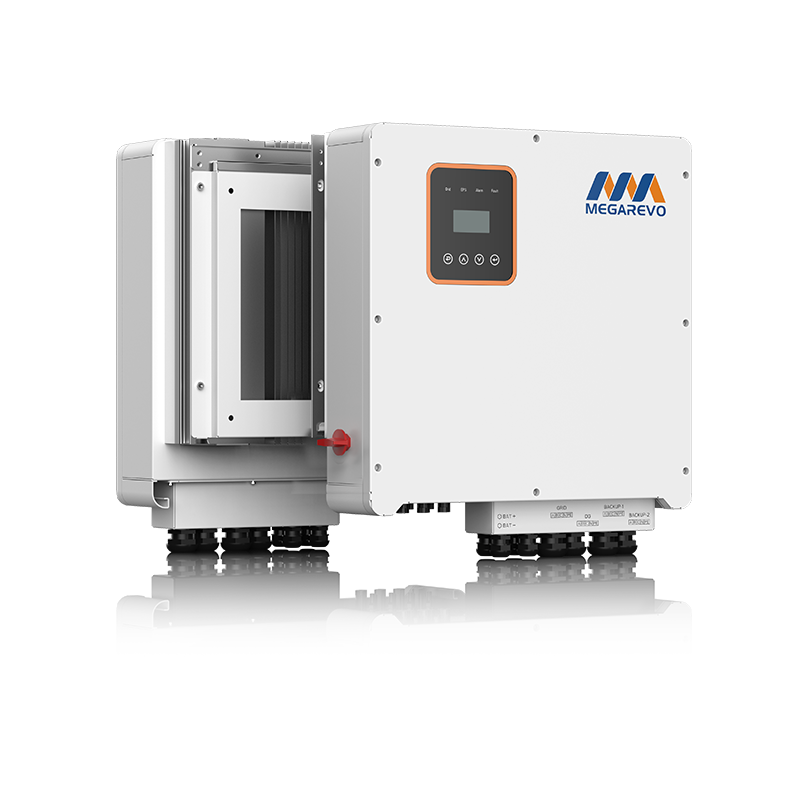

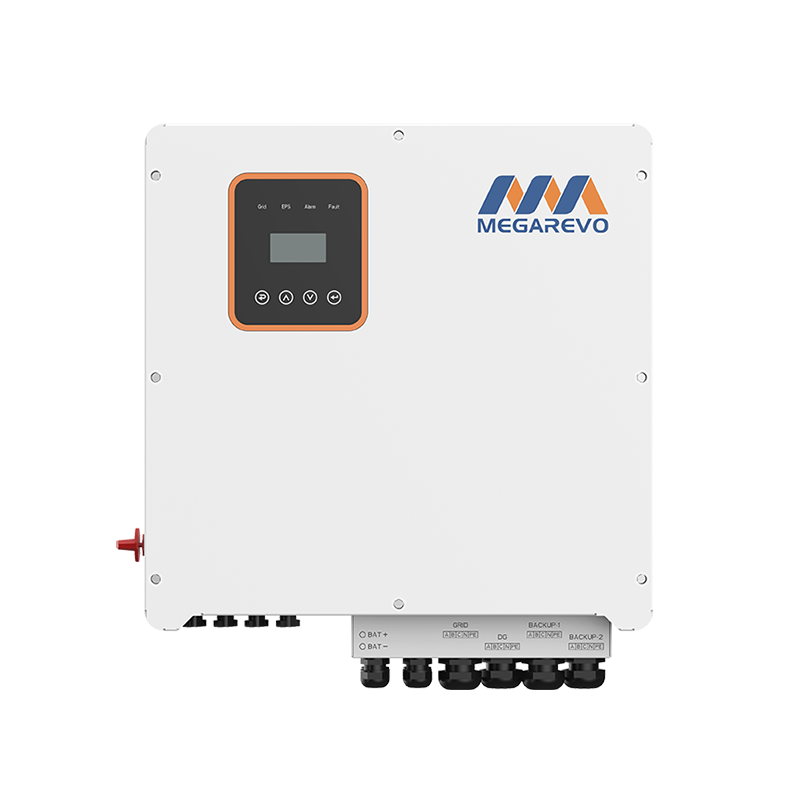

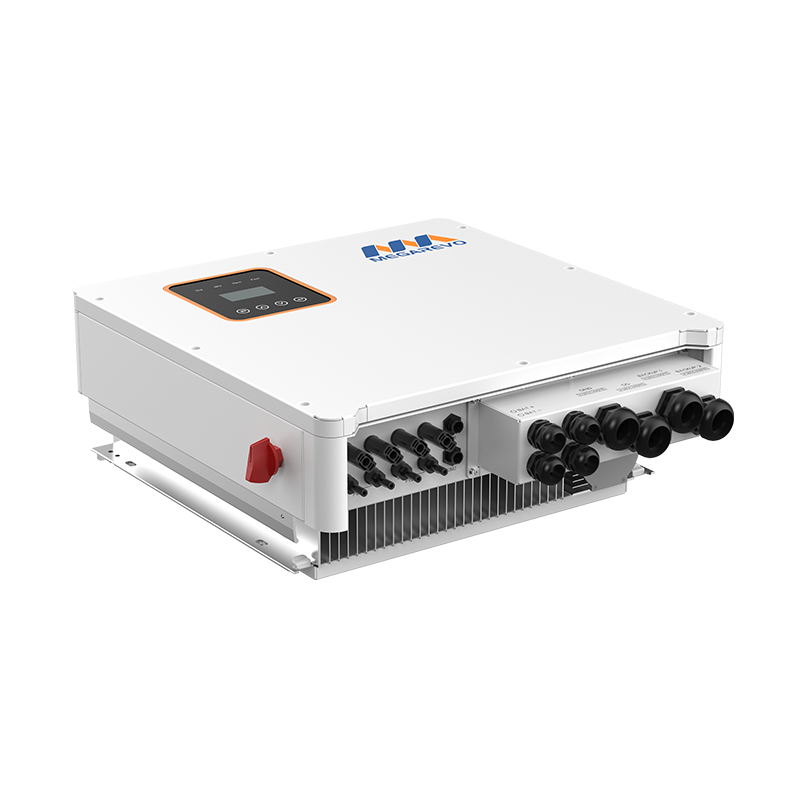

O inversor híbrido trifásico da série H3 possui quatro taxas de potência, incluindo 8kW, 10kW, 12kW e 15kW, compatível com carga monofásica e trifásica e suporta carga 100% desequilibrada. A eficiência máxima pode chegar a 97,9%. Os inversores híbridos trifásicos são projetados para aumentar a independência energética dos proprietários.
Reduzir os custos de eletricidade em 50% ao ano
Energia livre disponível à noite
Participe da mudança de carga de pico para obter benefícios econômicos adicionais
mantendo a operação de carga crítica desligada
Suporte 7 * 24 serviço remoto
| Modelo | R6KH3 | R8KH3 | R10KH3 | R12KH3 | R15KH3 |
| Entrada de string PV | |||||
| Potência de entrada PV (kW) | 9 | 12 | 15 | 18 | 22.5 |
| Tensão PV (V) | 1,000 | ||||
| Faixa de tensão MPPT (V) | 180~850 | ||||
| Full power Faixa de tensão MPPT (V) | 250~850 | 330~850 | 430~850 | 510~850 | 620~850 |
| Tensão de entrada/tensão de partida (V) | 125/180 | ||||
| corrente de entrada por MPPT (A) | 13/13 | ||||
| corrente de curto-circuito (A) | 16/16 | 16/16 | 16/16 | 16/16 | 25/25 |
| Não. de rastreadores MPPT | 2 | ||||
| Não. de strings por rastreadores MPPT | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
| Vol de entrada fotovoltaico nominaltage (V) | 700 | ||||
| Saída CA | |||||
| Potência nominal de saída para a rede (kVA) | 6 | 8 | 10 | 12 | 15 |
| Max. apparent power to grid (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Potência aparente da rede (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33 |
| Corrente aparente da rede (A) | 19.1 | 25.5 | 31.8 | 38.2 | 47.6 |
| Corrente de saída nominal para a rede (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Corrente máxima de saída para a rede (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominal grid voltage (V) | 380/400,3W+N+PE | ||||
| Nominal grid frequency (Hz) | 50/60 | ||||
| THDi | ＜3% | ||||
| Bateria | |||||
| Max.charging /discharging power (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Faixa de tensão da bateria (V) | 125~600 | ||||
Tensão operacional ideal da bateria faixa (V) | 150~550 | ||||
| Max.charging /discharging current (A) | 50 | ||||
| Rated.charging /discharging current (A) | 40 | ||||
| Tipo de bateria | Lítio/chumbo-ácido | ||||
| Interface de comunicação | PODER | ||||
| Saída EPS | |||||
| Potência nominal de saída (kVA) | 6 | 8 | 10 | 12 | 15 |
| Potência aparente (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Corrente de saída nominal (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Corrente máxima de saída (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Tensão nominal de saída (V) | 400 ,3W+N+PE | ||||
| Frequência nominal de saída (Hz) | 50/60 | ||||
| THDu | ＜2% | ||||
| Eficiência máxima | 97.9% | 97.9% | 98.2% | 98.2% | 98.5% |
| Eficiência na Europa | 97.2% | 97.2% | 97.5% | 97.5% | 97.6% |
| Eficiência MPPT | ≥99.5% | ||||
| Eficiência máxima de carga/descarga da bateria | 97.5% | 97.5% | 97.5% | 97.6% | 97.8% |
| Dados Gerais | |||||
| Proteção de entrada | IP65 | ||||
| Operating temperature range (℃) | -25~60 | ||||
| Umidade relativa | 0~95% | ||||
| Altitude de operação (m) | 2,000 (>2.000 de redução) | ||||
| Dimensões W*H*D (mm) | 566*596*220 | ||||
| Net weight (kg) | 32 | ||||
| Autoconsumo noturno (T) | ＜15 | ||||
| Arrefecimento | Natural | ||||
| Noise emission (dB) | ≤35 | ||||
| EMC | IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011 | ||||
| Padrões On-grid | Europe: EN 50549-1:2019/AC:2019, Poland:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Alemanha: VDE-AR-N 4105: 2018 / DIN VDE V 0124-100 (VDE V 0124-100): 2020, África do Sul: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spain:UNE217001:2020 /UNE217002:2020/NTS V2.1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Hungary:EN50549-1:2019/RFG:2016/ Hungria, Itália CEI0-21 | ||||
| Padrão de segurança | IEC/EN62109-1:2010, IEC/EN62109-2:2011 | ||||
| Exibição e comunicação | |||||
| HMI | LCD; APLICAÇÃO | ||||
| BMS | PODER | ||||
| EMS/Metro | RS485/RS485 | ||||
| Interface de comunicação suportada | WIFI / GPRS | ||||
| Modelo | R6KH3-P | R8KH3-P | R10KH3-P | R12KH3-P | R15KH3-P |
| Entrada de string PV | |||||
| Potência de entrada PV (kW) | 9 | 12 | 15 | 18 | 22.5 |
| Tensão PV (V) | 1,000 | ||||
| Faixa de tensão MPPT (V) | 180~850 | ||||
| Full power Faixa de tensão MPPT (V) | 250~850 | 330~850 | 430~850 | 510~850 | 425~850 |
| Tensão de inicialização (V) | 125 | ||||
| corrente de entrada por MPPT (A) | 18/18 | 18/18 | 18/18 | 18/18 | 20/20 |
| corrente de curto-circuito (A) | 25/25 | 25/25 | 25/25 | 25/25 | 30/30 |
| Não. de rastreadores MPPT | 2 | ||||
| Número MPPT/número máximo de strings de entrada | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
| Tensão nominal de entrada | 600 | ||||
| Saída CA | |||||
| Potência nominal de saída para a rede (kVA) | 6 | 8 | 10 | 12 | 15 |
| Max. apparent power to grid (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Potência aparente da rede (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33 |
| Corrente aparente da rede (A) | 19.1 | 25.5 | 31.8 | 38.1 | 47.6 |
| Corrente de saída nominal para a rede (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Corrente máxima de saída para a rede (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominal grid voltage (V) | 3W+N+PE, 220 / 380 V; 230/400 V; 240 / 415 V | ||||
| Nominal grid frequency (Hz) | 50/60 | ||||
| THDi | ＜3% | ||||
| Bateria | |||||
| Max.charging /discharging power (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Faixa de tensão da bateria (V) | 125~600 | ||||
| Faixa de tensão de trabalho da bateria (V) | 150~550 | ||||
| Voltage@EPS de potência total | 160 | 210 | 260 | 310 | 385 |
| Corrente máxima de carga / descarga (A) | 50 | ||||
| Rated.charging /discharging current (A) | 40 | ||||
| Tipo de bateria | Bateria de lítio e chumbo-ácido | ||||
| Saída ESP | |||||
| Potência nominal de saída (kVA) | 8 | 8 | 10 | 12 | 15 |
| Potência aparente (kVA) | 8.8 | 8.8 | 11 | 13.2 | 16.5 |
| Corrente de saída nominal (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Corrente máxima de saída (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Tensão nominal de saída (V) | 400 ,3W+N+PE | ||||
| Frequência nominal de saída (Hz) | 50/60 | ||||
| THDu | ＜2% | ||||
| Eficiência máxima | 97.9% | 97.9% | 98.0% | 98.0% | 98.1% |
| Eficiência na Europa | 97.3% | 97.4% | 97.5% | 97.5% | 97.5% |
| Eficiência MPPT | 99.9% | ||||
| Eficiência máxima de carga/descarga da bateria | 97.0% | ||||
| Dados Gerais | |||||
| Proteção de entrada | IP65 | ||||
| Operating temperature range (℃) | -35~60 | ||||
| Umidade relativa | 0~100% | ||||
| Altitude de operação (m) | 2000m (Redução acima de 2000m) | ||||
| Dimensões (W * H * D) | 530*560*220mm | ||||
| Peso | 32kg | ||||
| Arrefecimento | Convecção natural | ||||
| Noise emission (dB) | ≤35 | ||||
| Instalação | Montado na parede | ||||
| Proteções compatíveis | Proteção da ilha / Proteção contra polaridade reversa fotovoltaica / Proteção contra polaridade reversa da bateria / Monitoramento de isolamento / Monitoramento de corrente residual / Proteção contra sobrecorrente CA / Proteção contra sobrecarga de energia CA / Proteção contra curto-circuito de saída de backup / Proteção contra curto-circuito / Proteção de ilha / Polaridade reversa da bateria / Detecção de resistor de isolamento | ||||
| EMC | IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011 | ||||
| Padrões On-grid | Europe: EN 50549-1:2019/AC:2019, Poland:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Alemanha: VDE-AR-N 4105: 2018 / DIN VDE V 0124-100 (VDE V 0124-100): 2020, África do Sul: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spain:UNE217001:2020 /UNE217002:2020/NTS V2.1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Hungary:EN50549-1:2019/RFG:2016/ Hungria, Itália CEI0-21, Holanda:EN 50549-1:2019/AC:2019 com Netcode elektriciteit:2022 Tipo A, Belgium:C10/11:2021, France:Arrêté du 9 juin 2020+Arrêté du 31 mai 2021, Denmark:TR 3.3.1:2023-01 | ||||
| Padrão de segurança | IEC/EN62109-1:2010, IEC/EN62109-2:2011 | ||||
| Interface | |||||
| HMI | LCD; APLICAÇÃO | ||||
| BMS | PODER | ||||
| EMS/Metro | RS485/RS485 | ||||
| Interface de comunicação suportada | WI-FI | ||||
