>Série modular PM - armário PMAE

Por favor, preencha o e-mail e baixe as informações imediatamente

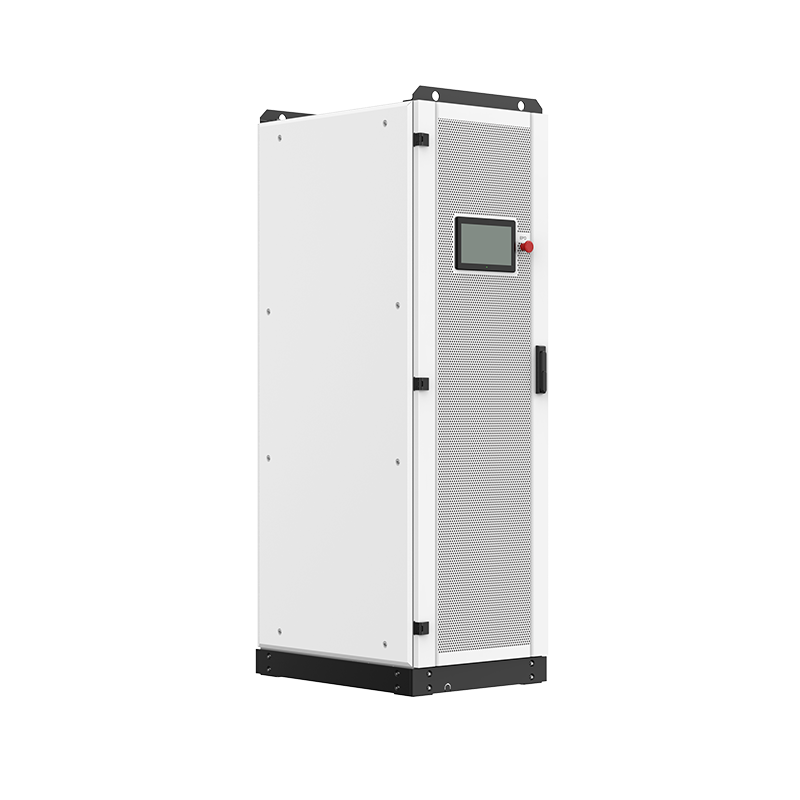

O conversor modular da série PMAE é projetado para aplicação on-grid, o O produto adota um design de gabinete padrão pré-montado, que consiste em Módulo de potência padrão PMA, distribuição elétrica, tela inteligente de 10 polegadas, Interruptor EPO, etc. Suporta aumento e diminuição flexíveis, o nível de potência de um único gabinete cobre 50kW ~ 630kW e pode ser estendido em até 4 gabinetes, realizando um único sistema de 1MW. Suporte único e a tecnologia de entrada multi-ramificada, os módulos de potência e a distribuição elétrica podem ser configurado de forma flexível sob demanda para reduzir os custos de construção e rapidamente alcançar a conversão de energia bidirecional AC / DC.

Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Série modular PM - armário PMAE
Diferenciais do produto
Altamente eficiente e inteligente
Líder em tecnologia de conexão paralela multi-máquina e gabinete paralelo, com supressão de ressonância ativa, comunicação paralela de falha de linha única operação normal.
Tecnologia líder de aplicação de equalização e supressão de corrente de loop, com supressão de corrente de loop de baixa frequência e alta frequência, controle de autoequalização.
Convenient and reliable
A tela industrial 10 com função EMS integrada suporta operação e manutenção remota local
Equipado com um interruptor de parada de emergência para uma operação mais segura do sistema.
Simples e flexível

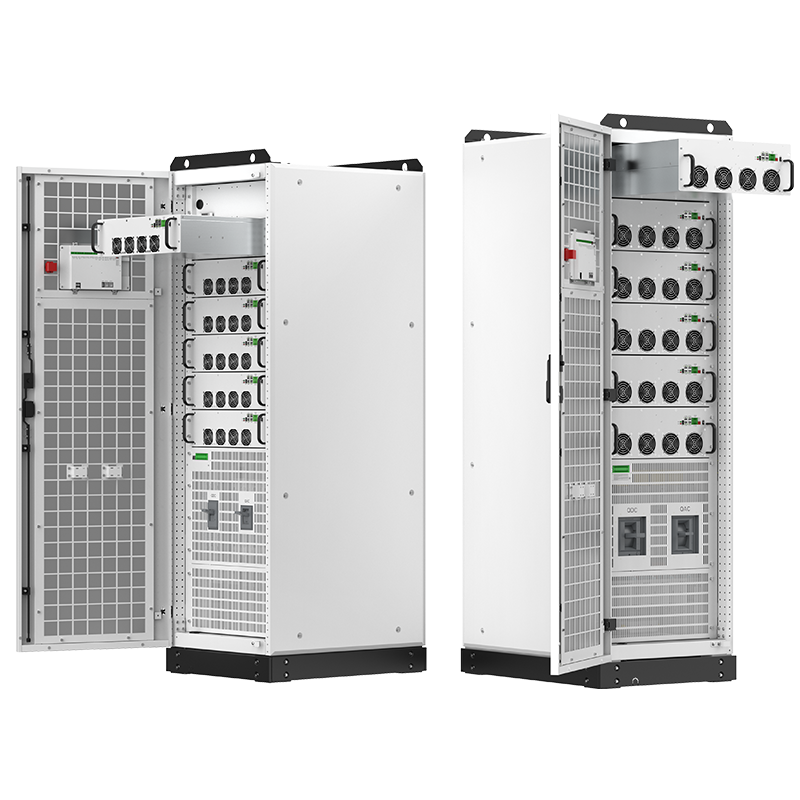

A potência de um único gabinete pode cobrir 60-630kw, suportando um máximo de 4 gabinetes conectados em paralelo, realizando facilmente a expansão da capacidade no nível MW.
O reparo de substituição conectável pode ser uma configuração redundante, não afeta a operação do sistema.
Aplicação

Deslocamento de carga de pico

Gestão do lado da demanda

Fonte de Alimentação de Emergência

Expansão Dinâmica

ModeloPMAEO150PMAEO200PMAEO250PMAEO300PMAEO350
DC
Contagem de circuitos CC1/31/41/41/51/6
Faixa de tensão CC (V)590 ~ 950 (600 ~ 900 carga total)
Corrente DC (A)±257±344±430±515±600
Precisão de estabilização de tensão+1%
Precisão da estabilização de corrente+2%
AC (na rede)
Potência CA nominal (kW)150200250300350
Max. AC power (kVA)165220275330385
Escala de tensão3W+PE
Tensão nominal (V)400
Corrente CA nominal (A)216288360433505
Corrente CA (A)238318396476555
THDi<2%
Faixa de tensão de rede permitida (V)400+15%
Faixa de frequência de grade permitida (Hz)50+2Hz/60±2Hz

Faixa de ajuste do fator de potência

-1~+1
Sistema
Eficiência máxima98.5%
Tempo de comutação de carga/descarga (ms)<20
Grau de proteçãoIP20
Umidade relativa<95%(Non-condensing)-30 ~ 60 (redução acima de 45 ° °C)
Faixa de temperatura operacional-30 ~ 60 (redução acima de 45 ° °C)
altitude de operação5,000m(>3.000m de redução)
Iterador de comunicaçãoRS485/CAN/Ethernet
Acesso BMS/EMSSim
Dimensão W * D * H (mm)600*750*1,800
Peso (kg)290
320320350350


ModeloPMAE0250PMAE0500PMAE0630
DC (bateria)
Quantidade de cadeias de bateria1/41/51/6
Faixa de tensão CC (V)700 ~ 950 (720 ~ 900 carga total)
Corrente DC (A)±440±900±1080
Precisão de estabilização de tensão±1%
Precisão da estabilização de corrente±2%
AC (na rede)
Potência CA nominal (kW)250
500630
Potência CA (kW)275550693
Escala de tensão3W+PE

Tensão nominal (V)480
Corrente CA nominal (A)300600758
Corrente CA (A)330660833
THDi<3%
Faixa de tensão de rede permitida (V)400±15%
Faixa de frequência de grade permitida (Hz)60/50±2.5
Faixa de ajuste do fator de potência-1~+1
Precisão de potência ativa1%
Precisão da potência reativa2%
Sistema
Eficiência máxima98.5%98.7%98.7%
Tempo de comutação de carga/descarga (ms)<20
Grau de proteçãoIP20
Umidade relativa<95% (sem condensação)
Faixa de temperatura operacional-30 ~ 60 (redução acima de 45 °C)
altitude de operação5.000 m (> 3.000 m de redução)
Interface de comunicaçãoRS485/CAN/Ethernet
Acesso BMS/EMSSim
Dimensões (W * D * H) (mm)600*750*1,800
Peso (Kg)300

430

470
