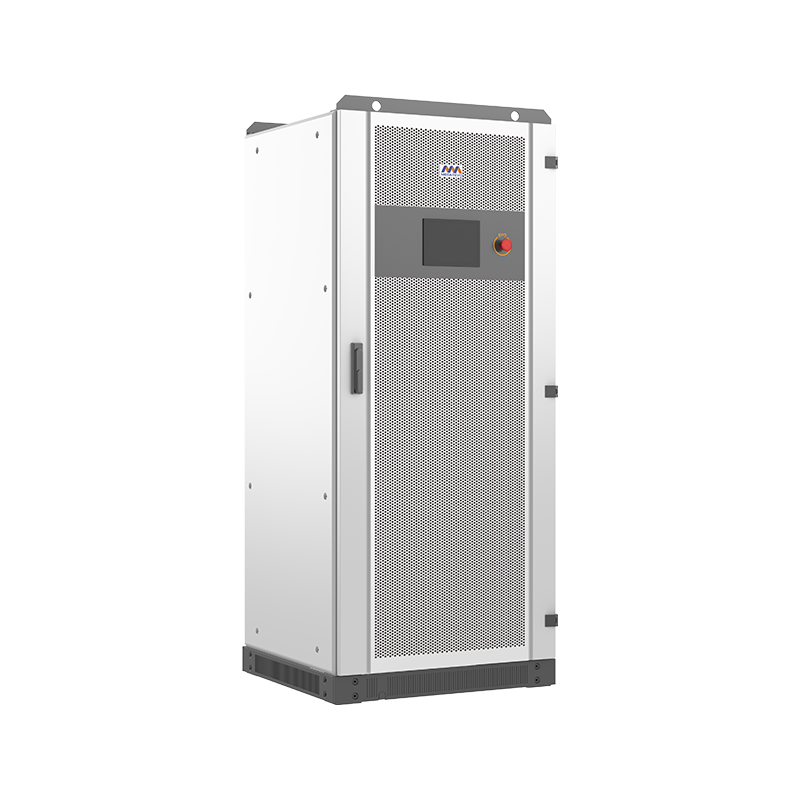

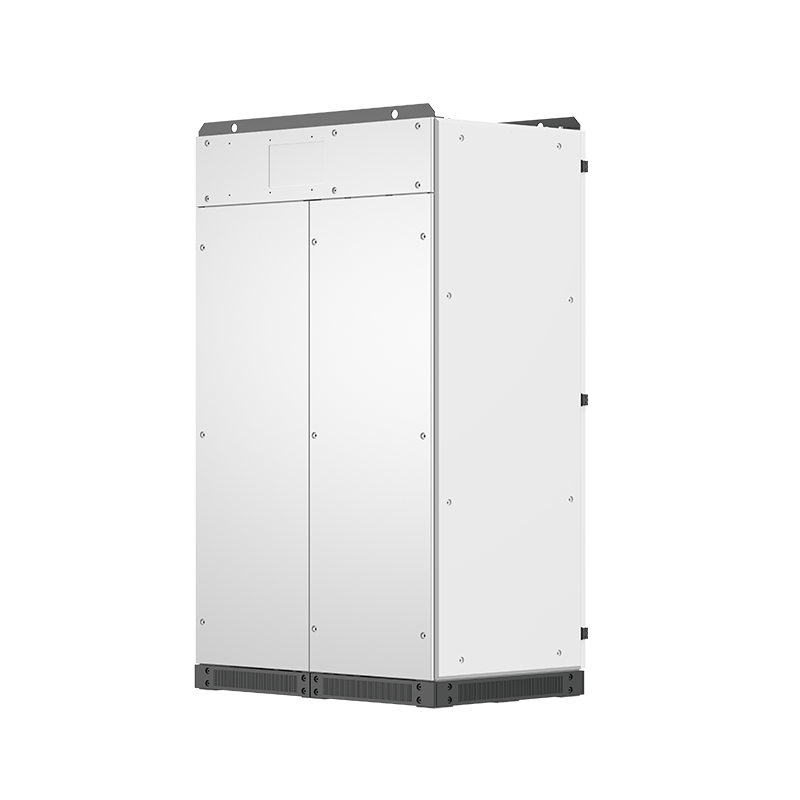

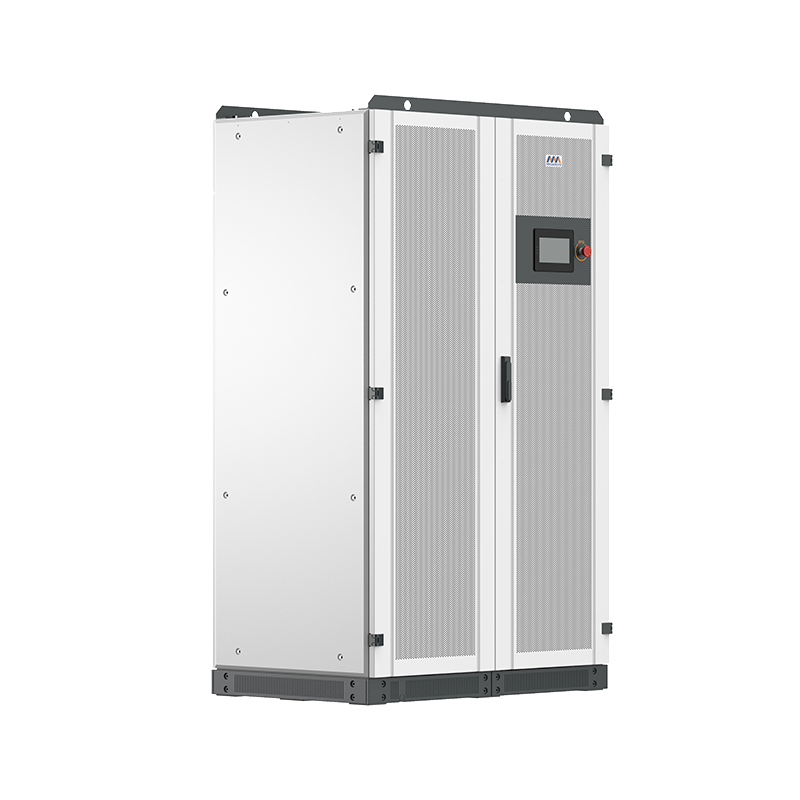

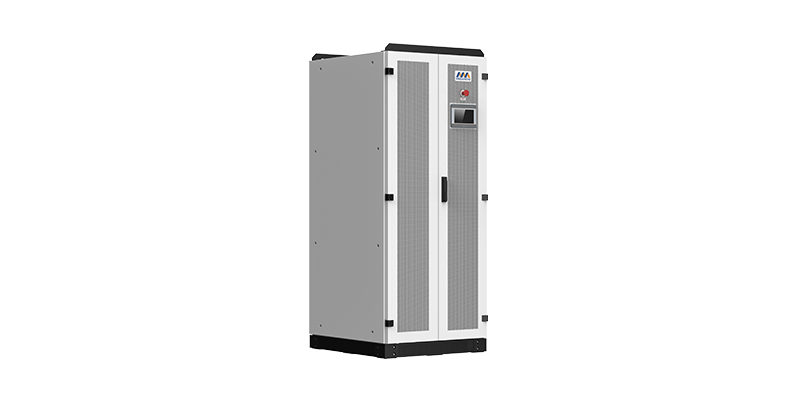

Os inversores híbridos da série Megarevo MPS adotam um design integrado, integrando controladores fotovoltaicos, conversores de armazenamento de energia e unidades de comutação automática on/off-grid, melhorando muito a eficiência de implantação do cliente e reduzindo os custos de instalação. A capacidade fotovoltaica pode ser configurada de forma flexível, melhorando muito a disponibilidade do sistema de microrrede, e é adequada para áreas remotas e ilhas onde a energia é relativamente fraca. A forte adaptabilidade de carga e a função de proteção completa do nosso inversor de microrrede garantem a segurança e a estabilidade da fonte de alimentação.
Salve mais instalação, custos de comissionamento
Reduzir o uso de combustíveis fósseis e ser mais amigo do ambiente
Aumentar a penetração de energias renováveis
Contínuo e estável fonte de alimentação
Expansão fotovoltaica será mais conveniente no futuro
| Modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
| AC (na rede) | ||||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensão nominal (V) | 400 | |||||
| Faixa de tensão (V) | 320~460 | |||||
| Corrente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
| Frequência nominal (Hz) | 50/60 | |||||
| Faixa de frequência (Hz) | 45~55/55~65 | |||||
| THDi | <3% | |||||
| Fator de potência | 1retardamento-1 entrelinha (configurável) | |||||
| Conexão CA | 3W+N+PE | |||||
| Relação do transformador | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
| AC (fora da rede) | ||||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensão nominal (V) | 400 | |||||
| Corrente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
| THDu | ≤1% linear; or≤5% nonlinear | |||||
| Frequência nominal (Hz) | 50/60 | |||||
| Capacidade de sobrecarga | 110% a longo prazo, 120% 1min | |||||
| PV input | ||||||
| Tensão de entrada PV (V) | 1,000 | |||||
| Potência máxima fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Quantidade de módulos MPPT | 1/2 | 1/2 | 2/3/4 | 2/3/4 | 5/6 | 10/11/12 |
| Faixa de tensão MPPT (V) | 250-850 | |||||
| Tensão MPPT range@full carga (V) | 450-850 | |||||
| Bateria | ||||||
| Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
| potência de carregamento (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Dados gerais | ||||||
| Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1 +1,200*800*2,050 | (600*720*2,050)*2 +1,600*1050*2,050 |
| Peso líquido (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
| Temperatura de operação (°C) | -30 ~ 55 | |||||
| Umidade relativa | 0 ~ 95% sem condensação | |||||
| Proteção de entrada | IP20 | |||||
| Emissão de ruído (dB) | <70 | |||||
| Altitude de operação | <5000m(>3.000 de redução) | |||||
| Arrefecimento | Resfriamento de ar | |||||
| Exibição e comunicação | ||||||
| Exposição | Tela sensível ao toque LCD | |||||
| Comunicação BMS | RS485, PODE | |||||
| Comunicação EMS | RS485, TCP/IP | |||||
| Certificados | EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Paquistão & Índia IEC61727, IEC62116, IEC 61683 | |||||

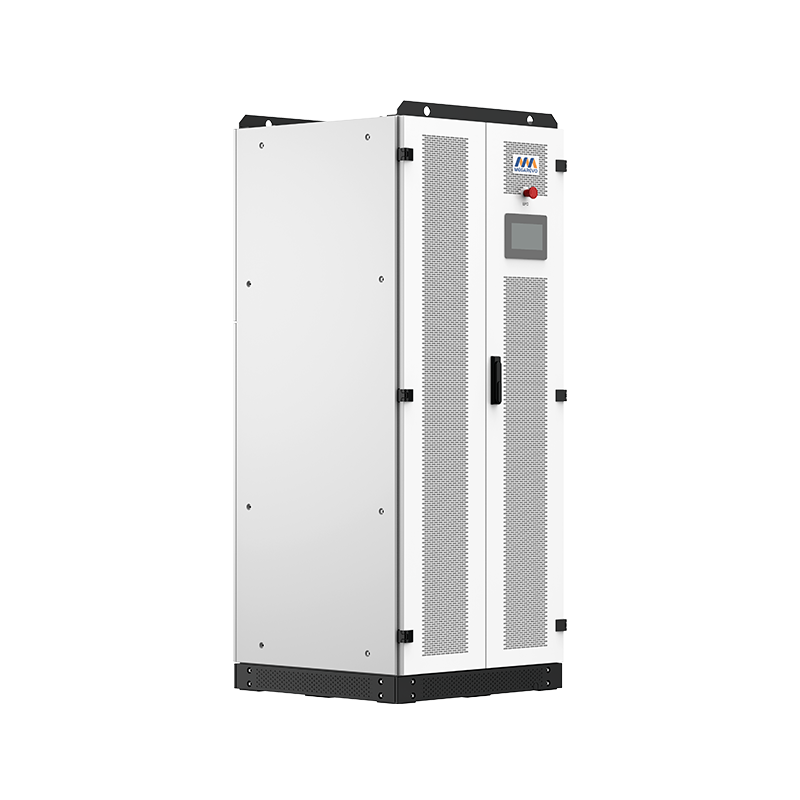

| Modelo | MPS0100-G3 | MPS0150-G3 |
| AC (na rede) | ||
| Potência máxima de saída (kVA) | 110 | 165 |
| Taxa de potência de saída (kW) | 100 | 150 |
| Tensão nominal (V) | 400 | |
| Faixa de tensão (V) | 320~460 | |
| Corrente nominal (A) | 144 | 216 |
| Frequência nominal (Hz) | 50/60 | |
| Faixa de frequência (Hz) | 45~55/55~65 | |
| THDi | <3% | |
| Fator de potência | 1retardamento-1 entrelinha (configurável) | |
| Conexão CA | 3W+N+PE | |
| Relação do transformador | 270/400 | 270/400 |
| AC (fora da rede) | ||
| Potência máxima de saída (kVA) | 110 | 165 |
| Potência nominal (kW) | 100 | 150 |
| Tensão nominal (V) | 400 | |
| Corrente nominal (A) | 144 | 216 |
| THDu | ≤1% linear; or≤5% nonlinear | |
| Frequência nominal (Hz) | 50/60 | |
| Capacidade de sobrecarga | 110% a longo prazo, 120% 1min | |
| PV input | ||
| Tensão de entrada PV (V) | 1000 | |
| Potência máxima fotovoltaica (kW) | 120/180/240 | 120/180/240 |
| Quantidade de módulos MPPT | 2/3/4 | 2/3/4 |
| Faixa de tensão MPPT (V) | 250-850 | |
| Tensão MPPT range@full carga (V) | 450-850 | |
| Bateria | ||
| Faixa de tensão da bateria (V) | 420~850 | 420~850 |
| potência de carregamento (kW) | 120/180/240 | 120/180/240 |
| Dados gerais | ||
| Dimensão W * D * H (mm) | 800*800*1,950 | 800*800*1,950 |
| Peso líquido (kg) | 970/1,000/1,030 | 1,100/1,130/1,160 |
| Temperatura de operação (°C) | -30 ~ 55 | |
| Umidade relativa | 0 ~ 95% sem condensação | |
| Proteção de entrada | IP20 | |
| Emissão de ruído (dB) | <70 | |
| Altitude de operação (m) | <5000m(>3.000 de redução) | |
| Arrefecimento | Resfriamento de ar | |
| Exibição e comunicação | ||
| Exposição | Tela sensível ao toque LCD | |
| Comunicação BMS | RS485, PODE | |
| Comunicação EMS | RS485, TCP/IP | |
| Certificados | EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Paquistão & Índia IEC61727, IEC62116, IEC 61683 | |
| Modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 |
| AC (na rede) | |||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
| Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 |
| Tensão nominal (V) | 208V High-legDelta com fase dividida | ||||
| Faixa de tensão (V) | 166~239 | ||||
| Corrente nominal (A) | 72 | 120 | 240 | 361 | 601 |
| Frequência nominal (Hz) | 50/60 | ||||
| Faixa de frequência (Hz) | 45~55/55~65 | ||||
| THDi | <3% | ||||
| Fator de potência | 1retardamento-1 entrelinha (configurável) | ||||
| Conexão CA | 3W/N/PE/Delta | ||||
| Relação do transformador | 100/240 | 200/240 | 270/240 | 270/240 | 270/240 |
| AC (fora da rede) | |||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
| Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 |
| Tensão nominal (V) | 208V High-legDelta com fase dividida | ||||
| Corrente nominal (A) | 72 | 120 | 240 | 360 | 601 |
| THDu | ≤1% linear; or≤5% nonlinear | ||||
| Frequência nominal (Hz) | 50/60 | ||||
| Capacidade de sobrecarga | 110% a longo prazo | ||||
| PV input | |||||
| Tensão de entrada PV (V) | 1,000 | ||||
| Potência máxima fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
| Faixa de tensão MPPT (V) | 250-850 | ||||
| Tensão MPPT range@full carga (V) | 450-850 | ||||
| Bateria | |||||
| Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
| potência de carregamento (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
| Dados gerais | |||||
| Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 |
| Peso líquido (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 |
| Temperatura de operação (°C) | -30 ~ 55 | ||||
| Umidade relativa | 0 ~ 95% sem condensação | ||||
| Proteção de entrada | IP20 | ||||
| Emissão de ruído (dB) | <70 | ||||
| Altitude de operação | <5000m(>3.000 de redução) | ||||
| Arrefecimento | Resfriamento de ar | ||||
| Exibição e comunicação | |||||
| Exposição | Tela sensível ao toque LCD | ||||
| Comunicação BMS | RS485, TCP / IP, PODE | ||||
| Comunicação EMS | RS485, TCP / IP, PODE | ||||
| Modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 |
| AC (na rede) | |||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
| Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 |
| Tensão nominal (V) | 208 | ||||
| Faixa de tensão (V) | 166~239 | ||||
| Corrente nominal (A) | 83 | 139 | 278 | 416 | 694 |
| Frequência nominal (Hz) | 50/60 | ||||
| Faixa de frequência (Hz) | 45~55/55~65 | ||||
| THDi | <3% | ||||
| Fator de potência | 1retardamento-1 entrelinha (configurável) | ||||
| Conexão CA | 3W / N / PE | ||||
| Relação do transformador | 100/208 | 200/208 | 270/208 | 270/208 | 270/208 |
| AC (fora da rede) | |||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
| Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 |
| Tensão nominal (V) | 208 | ||||
| Corrente nominal (A) | 83 | 139 | 278 | 416 | 694 |
| THDu | ≤1% linear; or≤5% nonlinear | ||||
| Frequência nominal (Hz) | 50/60 | ||||
| Capacidade de sobrecarga | 110% a longo prazo | ||||
| PV input | |||||
| Tensão de entrada PV (V) | 1,000 | ||||
| Potência máxima fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
| Faixa de tensão MPPT (V) | 250-850 | ||||
| Tensão MPPT range@full carga (V) | 450-850 | ||||
| Bateria | |||||
| Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
| potência de carregamento (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
| Dados gerais | |||||
| Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 |
| Peso líquido (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 |
| Temperatura de operação (°C) | -30 ~ 55 | ||||
| Umidade relativa | 0 ~ 95% sem condensação | ||||
| Proteção de entrada | IP20 | ||||
| Emissão de ruído (dB) | <70 | ||||
| Altitude de operação | <5000m(>3.000 de redução) | ||||
| Arrefecimento | Resfriamento de ar | ||||
| Exibição e comunicação | |||||
| Exposição | Tela sensível ao toque LCD | ||||
| Comunicação BMS | RS485, TCP / IP, PODE | ||||
| Comunicação EMS | RS485, TCP / IP, PODE | ||||
| Modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
| AC (na rede) | ||||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensão nominal (V) | 480 | |||||
| Faixa de tensão (V) | 384~522 | |||||
| Corrente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
| Frequência nominal (Hz) | 50/60 | |||||
| Faixa de frequência (Hz) | 45~55/55~65 | |||||
| THDi | <3% | |||||
| Fator de potência | 1retardamento-1 entrelinha (configurável) | |||||
| Conexão CA | 3W / N / PE | |||||
| Relação do transformador | 100/480 | 200/480 | 270/480 | 270/480 | 270/480 | 315/480 |
| AC (fora da rede) | ||||||
| Potência máxima de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensão nominal (V) | 480 | |||||
| Corrente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
| THDu | ≤1% linear; or≤5% nonlinear | |||||
| Frequência nominal (Hz) | 50/60 | |||||
| Capacidade de sobrecarga | 110% a longo prazo | |||||
| PV input | ||||||
| Tensão de entrada PV (V) | 1,000 | |||||
| Potência máxima fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Faixa de tensão MPPT (V) | 250-850 | |||||
| Tensão MPPT range@full carga (V) | 450-850 | |||||
| Bateria | ||||||
| Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
| potência de carregamento (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Dados gerais | ||||||
| Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1 +1,200*800*2,050 | (600*720*2,050)*2 +1,600*1050*2,050 |
| Peso líquido (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
| Temperatura de operação (°C) | -30 ~ 55 | |||||
| Umidade relativa | 0 ~ 95% sem condensação | |||||
| Proteção de entrada | IP20 | |||||
| Emissão de ruído (dB) | <70 | |||||
| Altitude de operação | <5000m(>3.000 de redução) | |||||
| Arrefecimento | Resfriamento de ar | |||||
| Exibição e comunicação | ||||||
| Exposição | Tela sensível ao toque LCD | |||||
| Comunicação BMS | RS485, TCP / IP, PODE | |||||
| Comunicação EMS | RS485, TCP / IP, PODE | |||||
