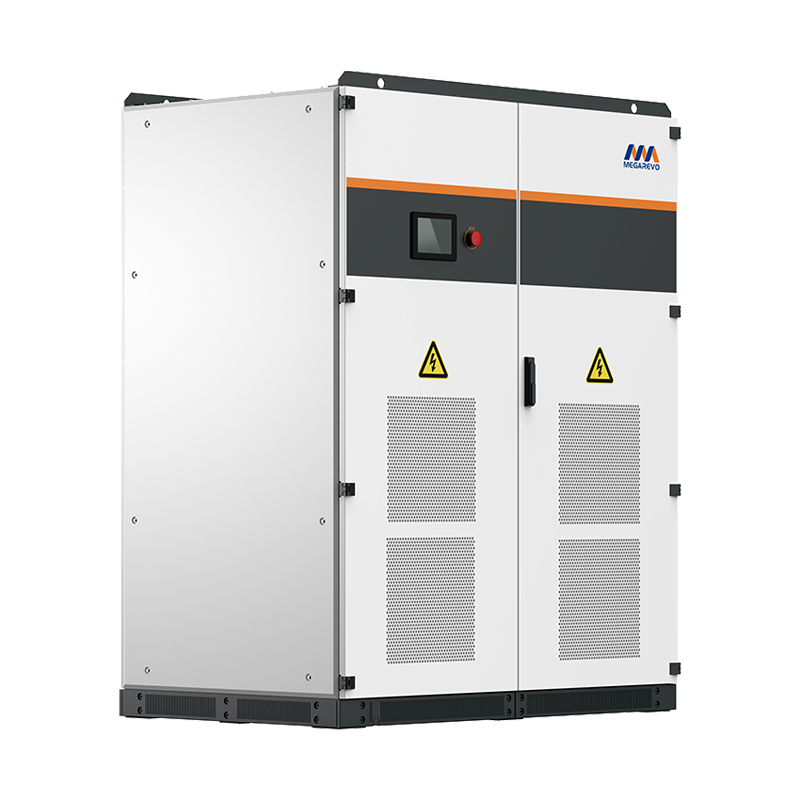

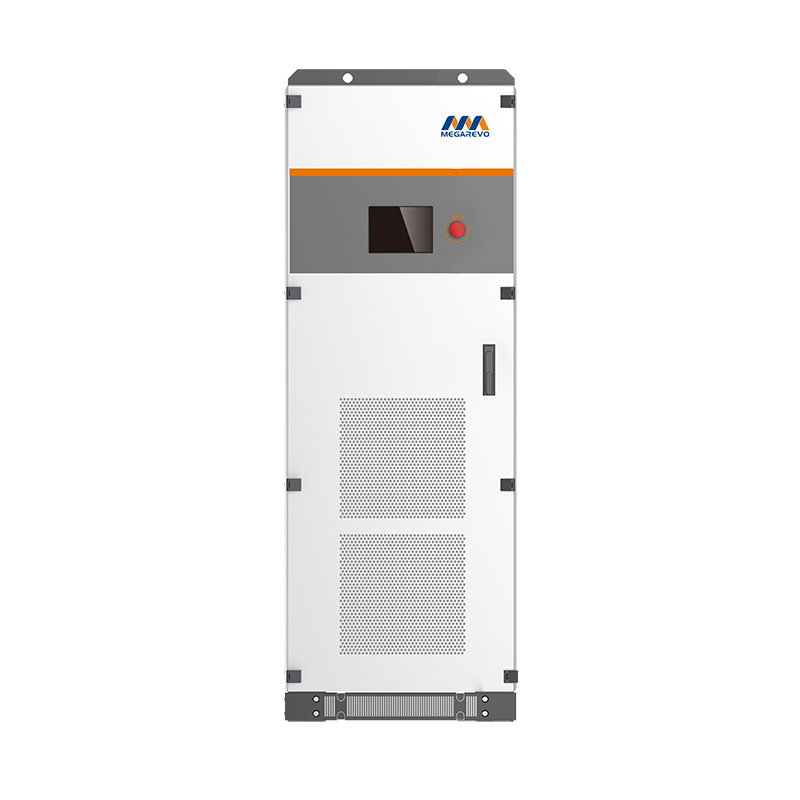

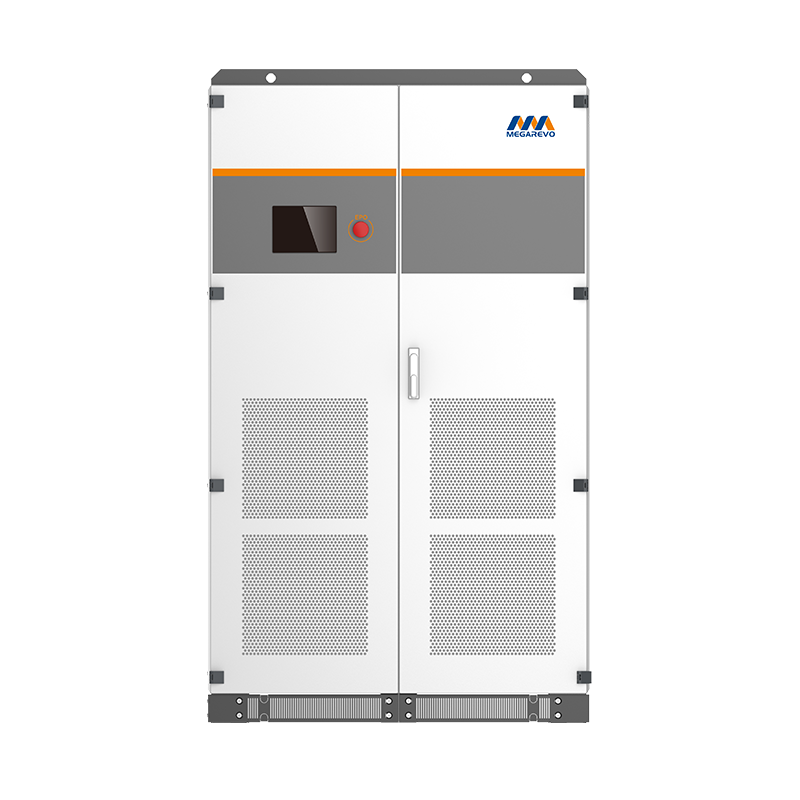

O conversor de armazenamento de energia isolado da série MEGA é desenvolvido com base nos requisitos de aplicação de grandes C&I, como deslocamento de carga de pico, backup de bateria, etc. Adota completo
A tecnologia de controle digital, integra as principais conquistas tecnológicas da eletrônica de potência contemporânea, e a maior eficiência do produto atinge 97,5%; Suporta função paralela multi-máquina, pode atender à demanda de energia de 30KW ~ 3MW.
Crie benefícios econômicos consideráveis por meio de estratégias operacionais flexíveis
Melhorar a segurança e a confiabilidade da rede
Aumentar o uso de energia renovável e reduzir as emissões de carbono
Energia de backup de emergência ao desligar
Evite a atualização da rede e obtenha o efeito esperado rapidamente
Modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS | MEGA0500TS |
DC (bateria) | ||||||
Faixa de tensão (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Corrente máxima (A) | 137 | 178 | 270 | 405 | 673 | 1,128 |
AC (na rede) | ||||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensão nominal (V) | 400 | |||||
Faixa de tensão (V) | 320~460 | |||||
Corrente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
corrente de saída (A) | 48 | 80 | 159 | 238 | 397 | 794 |
Frequência nominal (Hz) | 50/60 | |||||
Faixa de frequência (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Fator de potência | 1retardamento-1 entrelinha (configurável) | |||||
Conexão CA | 3W+N+PE | |||||
AC (fora da rede) | ||||||
Tensão nominal (V) | 400 | |||||
THDu | <1% Linear <5% Não Linear | |||||
Frequência nominal (Hz) | 50/60 | |||||
Capacidade de sobrecarga | 110%a longo prazo | |||||
Dados gerais | ||||||
Eficiência máxima | 96.3% | 96.5% | 97.1% | 97.1% | 97.3% | 97.5% |
Proteção de entrada | IP21 | |||||
Emissão de ruído (dB) | <70 | |||||
Temperatura de operação (°C) | -30~55 | |||||
Arrefecimento | Ar forçado | |||||
Umidade relativa | 0 ~ 95% sem condensação | |||||
Altitude de operação | 5,000m(>3.000 de redução) | |||||
Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,600*1050*2,050 |
Peso líquido (kg) | 621 | 712 | 936 | 1,057 | 1,582 | 2,665 |
Relação do transformador | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
Autoconsumo (W) | <100 | <208 | ||||
Comutação de rede ligada/desligada | Automático | |||||
Exibição e comunicação | ||||||
Exposição | Tela sensível ao toque LCD | |||||
Comunicação BMS | RS485, PODE | |||||
Comunicação EMS | RS485, TCP/IP | |||||
Certificados | IEC/EN62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4, CGC |
Modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS |
AC (na rede) | |||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 |
Tensão nominal (V) | 208 | ||||
Faixa de tensão (V) | 166~239 | ||||
Corrente nominal (A) | 83 | 139 | 278 | 416 | 694 |
Frequência nominal (Hz) | 50/60 | ||||
Faixa de frequência (Hz) | 45~55/55~65 | ||||
THDi | <3% | ||||
Fator de potência | 1retardamento-1 entrelinha (configurável) | ||||
Conexão CA | 3W / N / PE | ||||
Relação do transformador | 100/208 | 200/208 | 270/208 | 270/208 | 270/208 |
AC (fora da rede) | |||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 |
Tensão nominal (V) | 208 | ||||
Corrente nominal (A) | 83 | 139 | 278 | 416 | 694 |
THDu | ≤1% linear; ou≤5% não linear | ||||
Frequência nominal (Hz) | 50/60 | ||||
Capacidade de sobrecarga | 110% a longo prazo | ||||
Bateria | |||||
Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
Corrente máxima (A) | 137 | 178 | 270 | 405 | 673 |
Dados gerais | |||||
Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*2,050 | 800*800*2,050 | 1,200*800*2,050 |
Peso líquido (kg) | 605 | 676 | 917 | 1,057 | 1,609 |
Temperatura de operação (°C) | -30~55 | ||||
Umidade relativa | 0 ~ 95% sem condensação | ||||
Proteção de entrada | IP21 | ||||
Emissão de ruído (dB) | <70 | ||||
Altitude de operação | 5,000m(>3.000 de redução) | ||||
Arrefecimento | Resfriamento de ar | ||||
Exibição e comunicação | |||||
Exposição | Tela sensível ao toque LCD | ||||
Comunicação BMS | RS485, TCP / IP, PODE | ||||
Comunicação EMS | RS485, TCP / IP, PODE |
Modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS |
AC (na rede) | |||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 |
Tensão nominal (V) | 208V High-legDelta com fase dividida | ||||
Faixa de tensão (V) | 166~239 | ||||
Corrente nominal (A) | 72 | 120 | 240 | 361 | 601 |
Frequência nominal (Hz) | 50/60 | ||||
Faixa de frequência (Hz) | 45~55/55~65 | ||||
THDi | <3% | ||||
Fator de potência | 1retardamento-1 entrelinha (configurável) | ||||
Conexão CA | 3W/N/PE/Delta | ||||
Relação do transformador | 100/240 | 200/240 | 270/240 | 270/240 | 270/240 |
AC (fora da rede) | |||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 |
Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 |
Tensão nominal (V) | 208V High-legDelta com fase dividida | ||||
Corrente nominal (A) | 72 | 120 | 240 | 360 | 601 |
THDu | ≤1% linear; ou≤5% não linear | ||||
Frequência nominal (Hz) | 50/60 | ||||
Capacidade de sobrecarga | 110% a longo prazo | ||||
Bateria | |||||
Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
Corrente máxima (A) | 137 | 178 | 270 | 405 | 673 |
Dados gerais | |||||
Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*2,050 | 800*800*2,050 | 1,200*800*2,050 |
Peso líquido (kg) | 605 | 676 | 917 | 1,057 | 1,609 |
Temperatura de operação (°C) | -30~55 | ||||
Umidade relativa | 0 ~ 95% sem condensação | ||||
Proteção de entrada | IP21 | ||||
Emissão de ruído (dB) | <70 | ||||
Altitude de operação | 5,000m(>3.000 de redução) | ||||
Arrefecimento | Resfriamento de ar | ||||
Exibição e comunicação | |||||
Exposição | Tela sensível ao toque LCD | ||||
Comunicação BMS | RS485, TCP / IP, PODE | ||||
Comunicação EMS | RS485, TCP / IP, PODE |
Modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS | MEGA0500TS |
AC (na rede) | ||||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Taxa de potência de saída (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensão nominal (V) | 480 | |||||
Faixa de tensão (V) | 384~552 | |||||
Corrente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
Frequência nominal (Hz) | 50/60 | |||||
Faixa de frequência (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Fator de potência | 1retardamento-1 entrelinha (configurável) | |||||
Conexão CA | 3W / N / PE | |||||
Relação do transformador | 100/480 | 200/480 | 270/480 | 270/480 | 270/480 | 315/480 |
AC (fora da rede) | ||||||
potência de saída (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potência nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensão nominal (V) | 480 | |||||
Corrente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
THDu | ≤1% linear; or≤5% nonlinear | |||||
Frequência nominal (Hz) | 50/60 | |||||
Capacidade de sobrecarga | 110% a longo prazo | |||||
Bateria | ||||||
Faixa de tensão da bateria (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Corrente máxima (A) | 137 | 178 | 270 | 405 | 673 | 1128 |
Dados gerais | ||||||
Dimensão W * D * H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,600*1050*2,050 |
Peso líquido (kg) | 605 | 676 | 917 | 1,057 | 1,609 | 2,665 |
Temperatura de operação (°C) | -30~55 | |||||
Umidade relativa | 0 ~ 95% sem condensação | |||||
Proteção de entrada | IP21 | |||||
Emissão de ruído (dB) | <70 | |||||
Altitude de operação | 5,000m(>3.000 de redução) | |||||
Arrefecimento | Resfriamento de ar | |||||
Exibição e comunicação | ||||||
Exposição | Tela sensível ao toque LCD | |||||
Comunicação BMS | RS485, TCP / IP, PODE | |||||
Comunicação EMS | RS485, TCP / IP, PODE |
Sistema de conversão de energia (com transformador de isolamento) 400V
Sistema de conversão de energia (com transformador de isolamento) 208V de altura
Sistema de conversão de energia (com transformador de isolamento) 480V
Sistema de conversão de energia (com transformador de isolamento) 208v estrela
